PLC - programovateľné logické automaty
Programovateľné logické automaty, známe pod skratkou PLC, predstavujú priemyselné počítače špeciálne navrhnuté na riadenie automatizovaných procesov v strojoch a výrobných linkách. Na rozdiel od bežných osobných počítačov sú konštruované tak, aby spoľahlivo pracovali v náročnom prostredí s prítomnosťou prachu, vibrácií či elektromagnetického rušenia. Tieto zariadenia neustále vyhodnocujú stavy pripojených snímačov a na základe nahraného programu následne ovládajú akčné členy, ako sú motory, ventily alebo svetelné signalizácie.

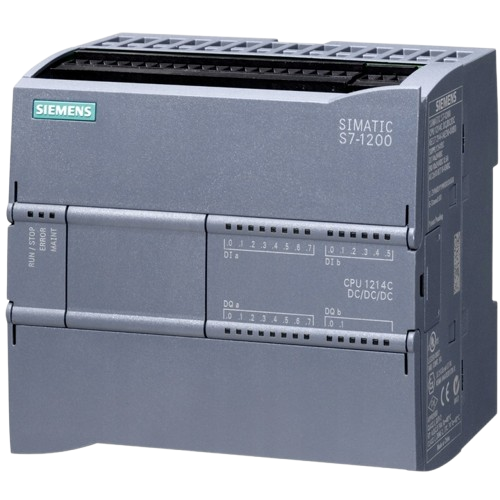

Automaty od firmy Siemens a konkrétna séria SIMATIC S7-1200 patrí medzi moderné a kompaktné automaty, ktoré sú ideálnou voľbou pre malé až stredne veľké automatizačné úlohy. Jeho modulárna konštrukcia umožňuje používateľovi presne prispôsobiť konfiguráciu hardvéru konkrétnym potrebám pridávaním rozširujúcich modulov.
Pri výučbe a profesionálnej práci s týmto hardvérom sa využíva softvérové prostredie TIA Portal, ktoré integruje konfiguráciu a programovanie do jedného celku. Tento systém podporuje štandardné programovacie jazyky, ako sú kontaktná schéma alebo funkčný blokový diagram, čo uľahčuje prechod od klasických elektrických zapojení k logickému riadeniu.
Vypracoval Ing. Robert Roman
Parametre
- Programová pamäť - FLASH: 4 194 304 bytes ( 4 MB )
- Programová pamäť - RAM: 102 400 bytes ( 100 kB )
- Programová pamäť - SD KARTA: od 2 MB do 32 GB
- Počet digitálnych vstupov a výstupov - I / O pinov: 14 vstupov / 10 výstupov
- Počet analógových vstupov a výstupov - I / O pinov: 2 vstupy / 2 výstupy
- Napájacie napätie - cez napájacie svorky: 24 V DC ( 20,4 až 28,8 V DC )
- Frekvencia CPU: 400 MHz
- ADC = Analógovo - Digitálny prevodník ( angl. Converter ): 2 x - 10 bit -ový
Dokumentácia
- HAVEL Jozef, Ing. - S7 - 1200 Krok za krokom
- ÚVOD DO PLC - Daily Automation - Žilina - aplikácie a ich uplatnenie
- POPIS PLC - Priemyselný park Nanyuan, Shenzhen, Čína -- aplikácie PLC
- KÖRÖSI Ladislav a kol. - Programovateľné logické automaty - © 2025 STU Bratislava
Programovanie - PLC - akým spôsobom programovať
- Ako programovať PLC - Daily Automation, Žilina - možnosti
- Ako programovať PLC - TME electronic components, Žilina - možnosti
- Ako programovať PLC - Ing. Anton Gérer, redakcia ATP journal, Brezno - výhody a nevýhody konkrétnych spôsobov
- Slovenská klávesnica - znaky: „ Ako písať znaky na klávesnici pomocou kl. AltGr. “
Nástroje na programovanie
01 - How to do it - Ukážky programovania PLC
- 01-TIA - TIA SIEMENS PROJEKT START STOP - Ing. Roman
- 02-TIA - TIA SIEMENS PROJEKT AND - Ing. Roman
- 03-TIA - ONLINE EMULÁTOR PROJEKT START STOP - Ing. Roman
- VIDEA PLC - PLC Siemens S7 1200 1- Vývojové prostredie TIA Portal pre PLC Siemens - NEXTECH
02 - How to do it - HMI displej
PLC
PLC typy:
PLC

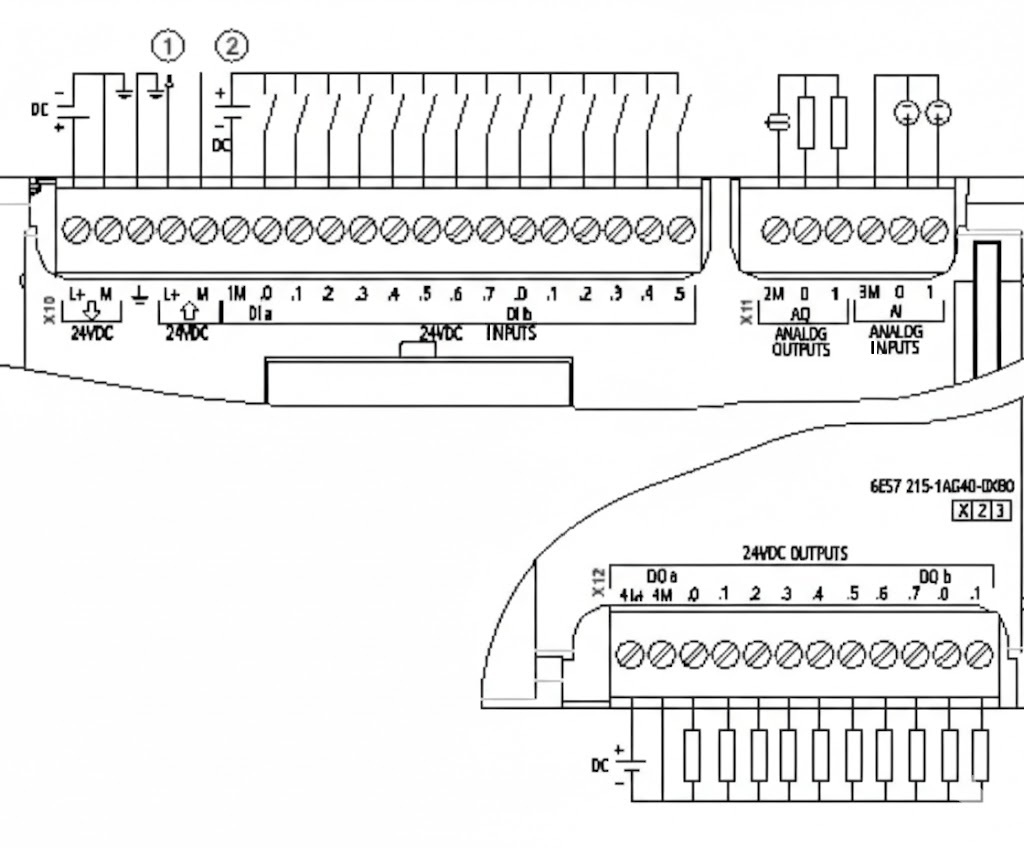

Popis vývodov.
